旋风分离器

一、旋风分离的原理

旋风分离器利用电机产生的吸尘气流，将气流导入到一个特制的桶内进行旋转运动。这种旋转运动产生的离心加速度远大于重力加速度，使得气流中的颗粒物受到强大的离心力作用。这些颗粒物在离心力的作用下被甩向桶壁，并在重力作用下从底部口径掉入桶内或其他采集器中。同时，分离出的空气通过中间的管道被电动机抽出，从而实现了对气流中颗粒物的有效分离。

二、旋风分离的特点及应用

旋风分离器采用耐高温、耐磨蚀和腐蚀的特种金属或陶瓷材料制造，能够在高达1000℃的温度和500×105Pa的压力下稳定工作。其压力损失控制范围通常在500～2000Pa之间，属于中效除尘器范畴。此外，它特别适用于高温烟气的净化，是锅炉烟气除尘、多级除尘及预除尘等领域的理想选择。尽管如此，旋风分离器对细小尘粒（<5μm）的去除效率相对较低，这是其主要的不足之处。

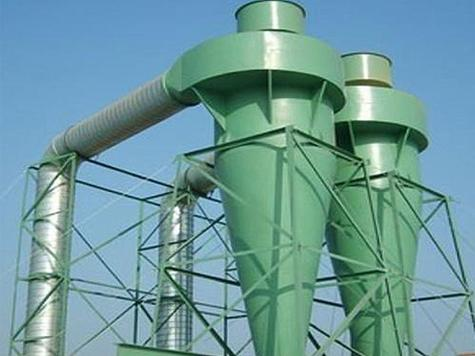

旋风分离器在化工、冶金、建材和环保等多个领域都有着广泛的应用。特别是在化工生产中，它常被用于气体和固体颗粒的分离，以确保产品质量和安全。其简单而高效的分离机制，使得它在这些领域中发挥着至关重要的作用。

旋风分离器的结构特点

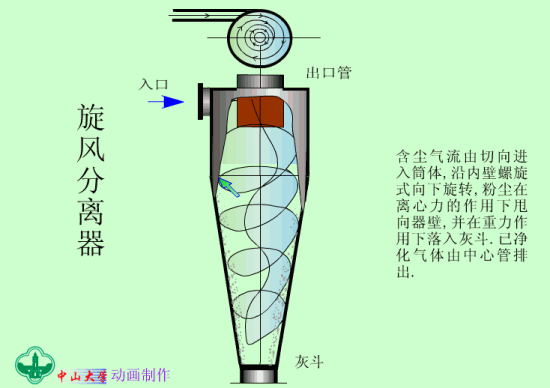

旋风分离器通常呈现为筒体与锥体相结合的形态，其中筒体上部为圆筒形，下部则为圆锥形。含尘气体在圆筒上部的吸气管处以切线方向进入，随后受器壁约束，沿螺旋轨迹向下运动。在离心力的作用下，尘埃颗粒被抛向器壁，进而与气流分离，沿着壁面滑落至锥底的排灰口。同时，经过净化的气体则在中心轴附近以螺旋方式向上运动，最终从上部排气管排出。值得注意的是，下行的螺旋气流被称为外回旋流，而上行的螺旋气流则被称为内回旋流或空气芯。这两种旋转气体的方向保持一致。外旋流的上部区域是除尘的主要场所。此外，旋风分离器内的静压在器壁附近达到最高，逐渐向中心降低，直至气体芯上的压力低于气体出口的压力。

关键参数对分离效率的影响

1.筒体直径（DO）：筒体直径越小，尘粒所受的离心力越大，从而提高分离器的效率。然而，当筒体直径过小时，尘粒可能因反弹至中心上升气流而被带走，反而降低分离效率。

2.筒体及锥体高度（H）：高效率的旋风分离器通常具有较大的高度比例。这不仅能延长尘粒在筒体内的停留时间，促进分离，还能使上旋流中夹带的尘粒有更多机会从上旋流中分离出来，进而提升分离效率
