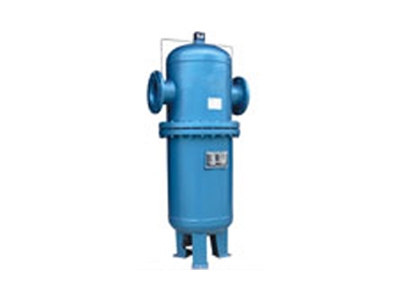

精细过滤器

ZJF系列精细过滤器

一、产品简介

　　Z J F系列过滤器是一种的过滤装置，主要由过滤介质，壳体及固定装置等组件构成。流体从过滤器入口流入经滤材后杂质截留在滤材表层及，清洁流体从出口流出。聚集在滤材上的杂质可用压力气或水蒸汽等反吹（滤袋除外），使杂质脱离滤材，从排污口排出。反吹过程根据工艺需要可采用自控装置，实现自动反吹及远程控制。

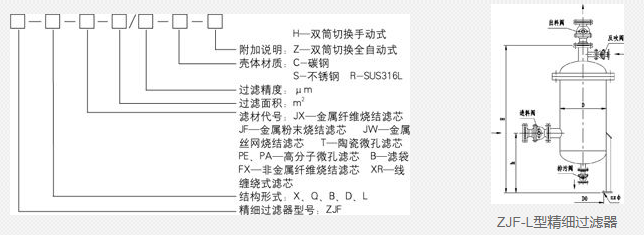

二、型号标注

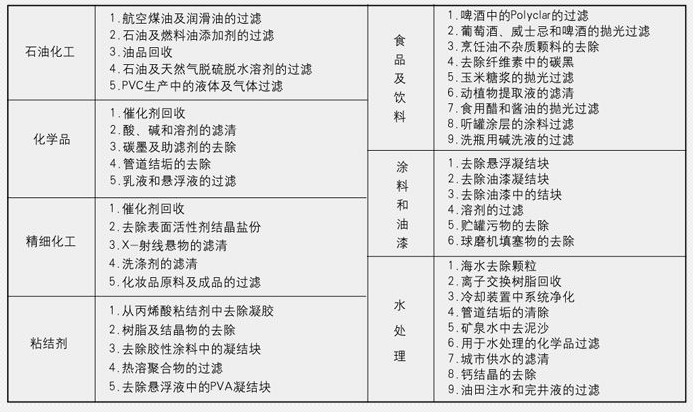

三、主要应用领域

ZJS系列在线式手动清洗过滤器

一、产品简介

　　ZJS系列在线式手动清洗过滤器适用于很多供水系统、工艺管路及工业水系统，蒸汽减温器一般是24小时连续运行的不停机系统，系统的牢靠运行，是一种简洁过滤器，普遍应用于石油、化工、冶金、绿色、采矿、食品、造纸等领域。

　　本系列过滤器清洗模式两种：刷式和导流式。

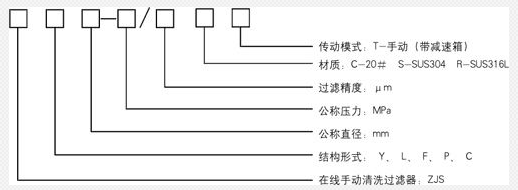

二、型号标注

三、工作原理与结构特点

　　ZJS系列刷式手动清洗过滤器是一种过滤与清洗同步实现的过滤装置，由碳钢或不锈钢筒体、不锈钢刷、不锈钢楔形滤网、压力表及排污阀等组成。流体经过滤器后，杂质被拦截在滤筒内壁，当进出口压力表产生压差时，停机拆卸过滤器，只要打开排污阀轻轻转动手柄，使刷子在滤筒内壁作圆周运动，把杂质从滤筒光滑的内壁上刷下，随水力方向排出，完成清洗过程。

　　ZJS系列导流式手动清洗过滤器工作原理参见ZJDP型自洁式过滤器部分。

四、主要技术参数

　　1、公称通径：DN50-600 4、工作压力：0.15-4.0MPa

　　2、高达工作温度: ＜200℃ 5、过滤精度: ≥80μm

　　3、压力损失：0.025-0.05MPa 6、清洗耗水量：约为主管道流量的1%

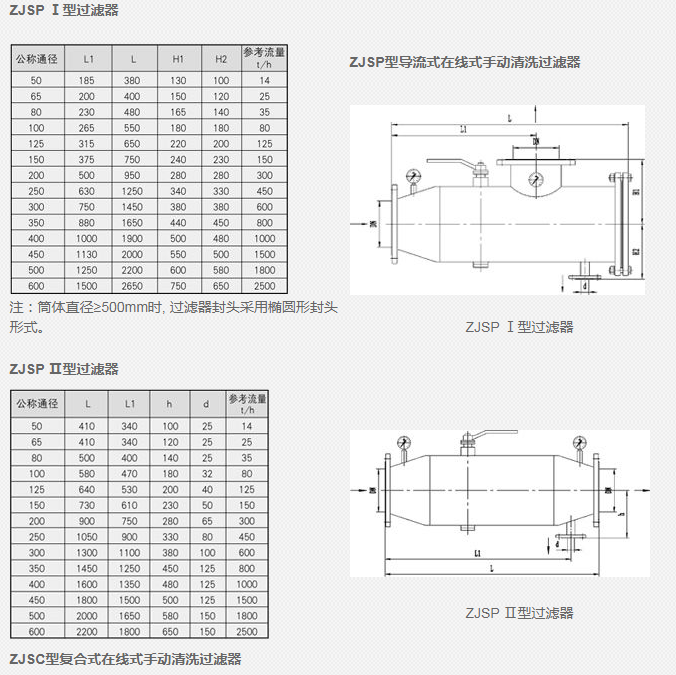

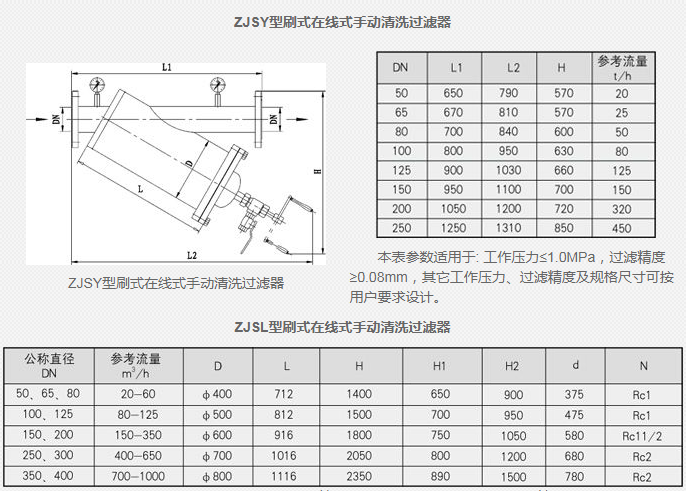

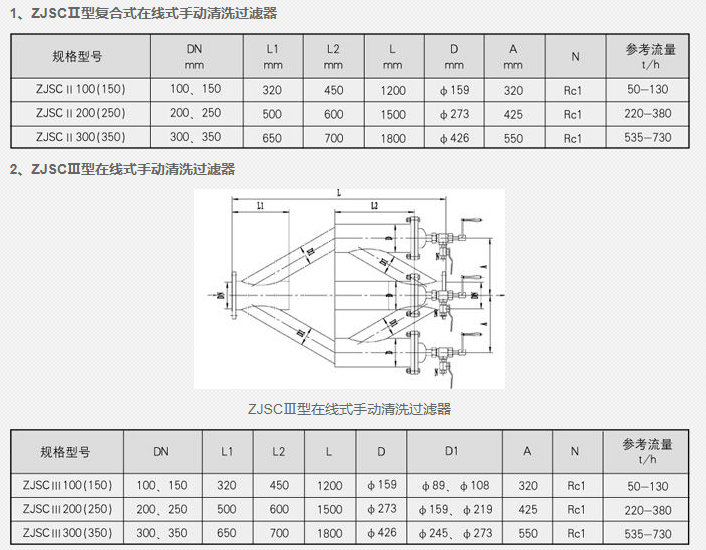

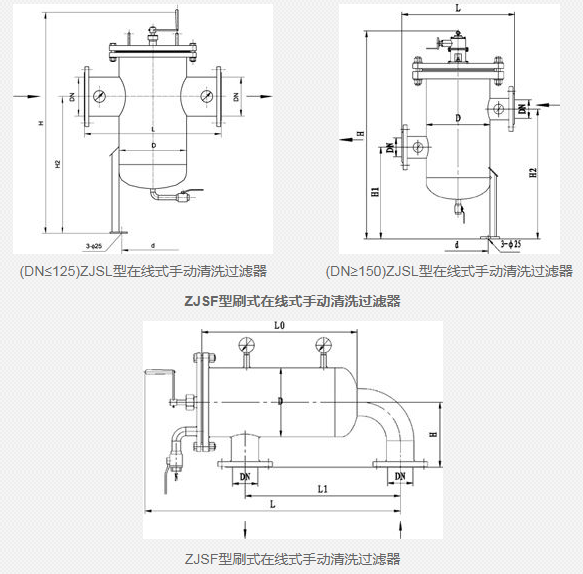

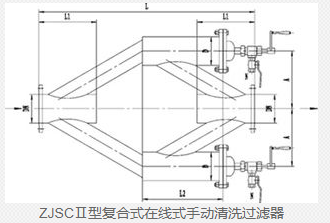

五、结构形式及外形尺寸

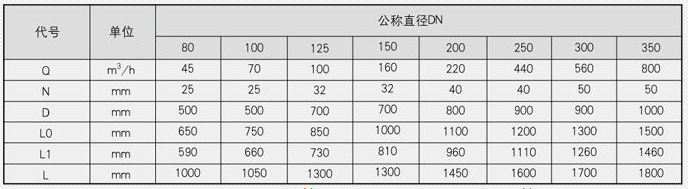

1、本表参数适用于：工作压力≤1.0MPa，过滤精度≥100μm，其它工作压力、过滤精度及规格尺寸可按用户要求设计。

2、本过滤器可以根据用户工艺要求设计成进出口位于同一度。

3、注：筒体直径≥500mm时, 过滤器封头采用椭圆形封头形式。

1.本表参数适用于：工作压力≤1.6MPa, 过滤精度≥100μm，其它工作压力、过滤精度及规格尺寸可按用户要求设计。

2.注：筒体直径≥500mm时, 过滤器封头采用椭圆形封头形式。

六、注意事项

ZJS型在线式手动清洗过滤器可水平或垂直安装，安装时应注意外壳上箭头方向需要与水流方向相同。

七、订货须知

1、本公司生产的Z J S系列过滤器，公称压力等别为0.6、1.0、1.6、2.5、4.0、6.3M P a,采用化工部HG20592标准，用户如采用GB、JB、ANSI、JIS等法兰标准，请在合同中注明。

2、过滤器型号所注材质：C-20号碳钢，S-1C r18N i9T i/0C r18N i9,R-316L;如需材料，请在合同中注明。

3、选购过滤器时，敬请用户正确书写型号、规格及操作模式，提供如下工况资料：

　　　　a 比较高工作压力

　　　　b 比较高工作温度

　　　　c 过滤精度

　　　　d 介质名称、浓度、粘度

　　　　e 杂质含量比率、杂质粒径

4、非标产品，可按用户提供的图纸及技术条件进行设计和制造。

ZJDLⅢ型反冲洗式自洁式过滤器

一、功能与用途

　　ZJDLⅢ型反冲洗式自洁式过滤器普遍用于冶金、化工、石油、造纸、食品、采矿、电力、城市给水领域。诸如工业废水，水的过滤，乳化液的，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种成效且易操作的全自动过滤装置。

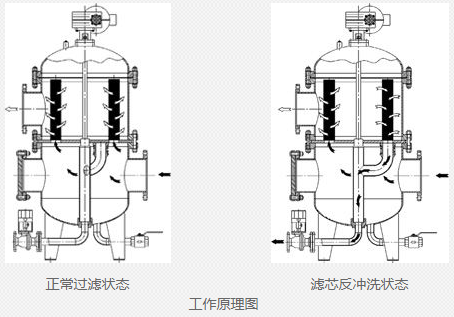

二、设备结构与工作原理

　　ZJDLⅢ型反冲洗式自洁式过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样利用了过滤空间，缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，从出口送出。

　　本过滤器滤芯采用楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增加到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进入吸盘内并从排污阀排出。设计的网使得滤芯产生喷射成效，很多杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化、自动化生产。

三、本机特点

　　1、本过滤器减速机构采用NRV型减速机,外壳采用良好铝合金压铸结构,散热性好、噪声小、重量轻、承载能力大；

　　2、密封装置采用CVA62.1-85标准增加四氟双端面密封结构，密封性能牢靠、使用时间长、承压能力强；

　　3、顶部设有自动排气阀，结构紧凑、启闭；

　　4、差压取样部分采用D520/7DD型切换差可调式差压控制器，信号反馈正确；

　　5、滤芯采用Johnson滤网，有成效过滤面积大、压降小，反冲洗效率高；

　　6、滤芯花板采用304不锈钢，与反冲洗吸盘工作界面进行镜面处理；

　　7、反冲洗吸盘采用增加聚四氟乙烯结构及反冲洗吸盘自整机构，能使得吸盘与滤芯花板的成效密封，增加了反冲洗成效；

　　8、本过滤器电气控制部分采用P L C可编程控制器，清洗模式采用差压控制、定时控制及手动控制并联模式，清洗程序采用定时定位模式，反洗耗水量小。

　　9、电控箱采用立柱式全透屏户外防水型结构；

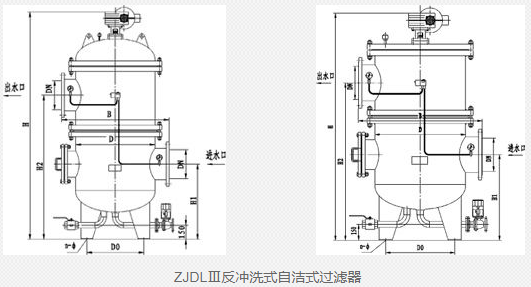

五、产品外形尺寸
