一、现场环境:
厂房：8000平方米 蒸汽：0.3MPa(饱和)
二、解决问题：
1. 选型汽水混合加热器的流量；
2. 汽水混合器使用无噪音、无震动；
3. 了解大概每小的的蒸汽耗量、需配的蒸汽管径。
三、选型方案:
根据我们多年的设计、生产经验，参考《供暖通风设计手册》进行设计计算:
| 通常热水采暖（例：2000m2，70-95℃） | |||
| 建筑面积 | 2000.00 | m2 | |
| 采暖热量 | 340000.00 | KCaL/h | *85x2 |
| 采暖温度 | 95.00 | ℃ | |
| 回水温度 | 70.00 | ℃ | |
| 热水流量 | 13600.00 | Kg/h | △t=25℃ |
| 13.60 | T/h | ||
| 通常蒸汽采暖（例：2000m2，0.3MPa饱和蒸汽） | |||
| 建筑面积 | 2000.00 | m2 | |
| 通常采暖热量 | 170000.00 | KCaL/h | *85 |
| 197.67 | KW | /860 | |
| 车间采暖热量 | 340000.00 | KCaL/h | *2 |
| 395.35 | KW | /860 | |
| 蒸汽压力P | 3.00 | Kg/cm2 | 表压 |
| 400.00 | KPa | 绝压 | |
| 蒸汽温度t | 143.62 | ℃ | （饱和蒸汽） |
| 蒸汽热焓i | 2738.50 | KJ/Kg | 查表 |
| 654.52 | KCal/Kg | ||
| 蒸汽比重v | 0.46242 | m3/Kg | 查表 |
| 蒸汽流量Q | 519.47 | Kg/h | |
| 240.21 | m3/h | ||
| 0.06673 | m3/s | ||
| 蒸汽流速V | 25.00 | m/s | 经济流速 |
| 汽截面积S | 0.00267 | m2 | |
| 汽半径r | 29.15 | mm | |
| 汽直径D | 58.31 | mm | |
经过计算确定选型我司汽水混合加热器HQS-125-14R，每小时的蒸汽耗量约0.5T，建议选配DN65的蒸汽管径。

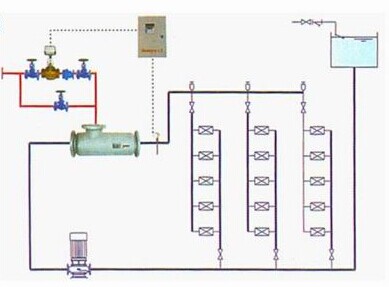

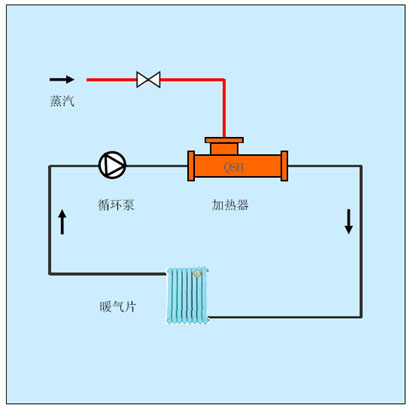

四、完整方案系统：
