方案概述:
冬季为保证电厂化学水处理车间的正常工作，需要采用电厂生水加热器将低温水从5℃加热到25℃以上。相对原来电厂选用板式换热器作为化学水处理加热器系统。生水加热器采用喷射原理，使蒸汽与水在瞬间充分混合，加热效率99%，由于水呈喷射状与蒸汽直接混合解决了原板式换热器结垢的题。另外生水加热器还具有体积小（只有板式换热器的1/2-1/5）、热效率高（近99%）、流量大（单台水量可达700T/H以上)、振动小、流量大、安装简便、不占空间等优点。配上WK智能温度控制系统，可以非常准确的控制出水温度，是电厂生化水处理加热方式的理想设备。为此，我公司提供以下设计方案，供广大用户参考。
一、现场工况：
1. 水流量: 400T/H
2. 蒸汽：05MPa 200℃
3. 水温度5℃
二、解决问题:
1. 将400T/H的水从5℃，加热到25℃；
2. 设备运营没有噪音、没有振动、热效率99%；
3. 温度恒定的水源源不断地输送到化学处理车间；
4.设备使用寿命15年以上，一劳永逸。
三、方案设计:
| 水流量Q1 | 400.00 | T/h | |
| 0.11 | m3/s | ||
| 水流速V1 | 2.20 | m/s | 经济流速 |
| 水截面积S1 | 0.05 | m2 | |
| 水半径r1 | 126.82 | mm | |
| 水直径D1 | 253.65 | mm | |
| 进水温度t1 | 5.00 | ℃ | |
| 出水温度t2 | 25.00 | ℃ | |
| 热量 | 8000000.00 | KCaL/h | |
| 蒸汽压力P | 5.00 | Kg/cm2 | 表压 |
| 600.00 | KPa | 绝压 | |
| 蒸汽温度t | 200.00 | ℃ | （饱和蒸汽） |
| 蒸汽热焓i | 2854.90 | KJ/Kg | 查表 |
| 682.34 | KCal/Kg | ||
| 蒸汽比容v | 0.4249 | m3/Kg | 查表 |
| 蒸汽流量Q2 | 10563.32 | Kg/h | |
| 4488.04 | m3/h | ||
| 1.25 | m3/s | ||
| 蒸汽流速V2 | 25.00 | m/s | 经济流速 |
| 汽截面积S2 | 0.04987 | m2 | |
| 汽半径r2 | 126.02 | mm | |
| 汽直径D2 | 252.04 | mm |

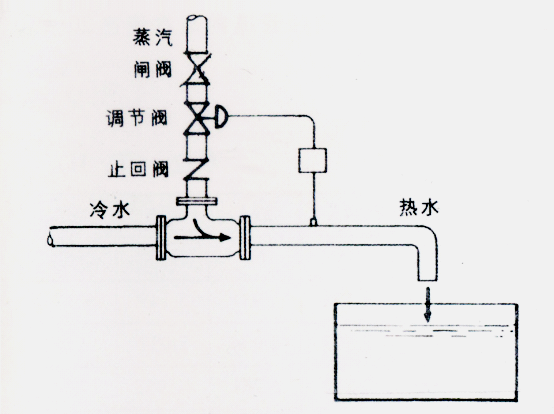

四、方案系统示意:
